ASCO二位五通电磁阀控制单作用执行器接法和原理

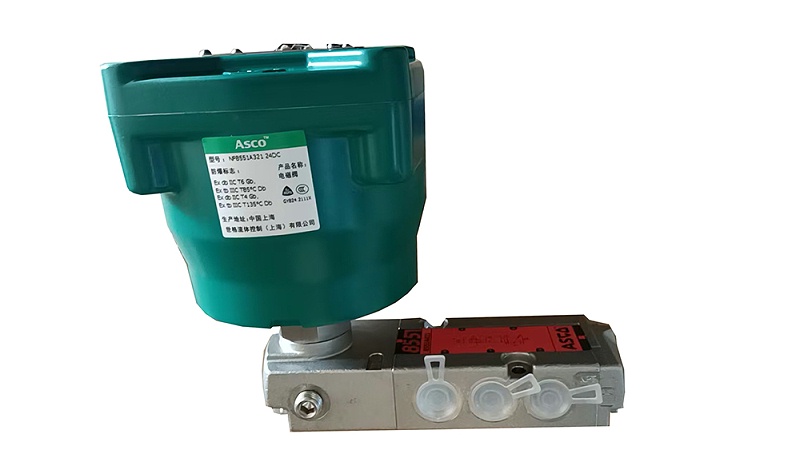

       ASCO二位五通电磁阀551和531系列可控制单作用执行器和双作用执行器，多种防爆要求可选，满足ATEX防爆要求，满足粉尘气体防爆要求，可用于石油化工、天然气、电力等复杂工况。

        ASCO二位五通电磁阀控制单作用执行器接法和原理
1.单作用执行器原理-一侧进气伸出，断气靠内部弹簧自动复位，只有1个工作气口，另一个腔是排气。
2.电磁阀接管-1接压缩空气气源，4接单作用执行器的进气工作口，2直接堵死，3和5是排气口，全部装上消音器，直接放空。
3.ASCO二位五通电磁阀动作-电磁阀线圈得电，阀芯换向，1和4互通，压缩空气进入执行器，克服弹簧推力，气缸伸出/阀门打开，2封闭，无气流，电磁阀线圈失电，弹簧推动阀杆复位，4断开，执行器腔气体通过3排气口快速泄压，执行器内部弹簧回弹，自动收回/阀门关闭。
4.注意事项-排气口加装消声器，2口务必堵死，漏气会导致执行器出力不足、动作无力，五通阀只用一路输出,4接执行器，2口封堵，得气动作、泄压弹簧复位,适配单作用弹簧复位执行机构。
