ASCO电磁阀342系列选型指导-VCEFCMHT8342G720-艾迅自动化

来源: | 发布日期:2021-11-18

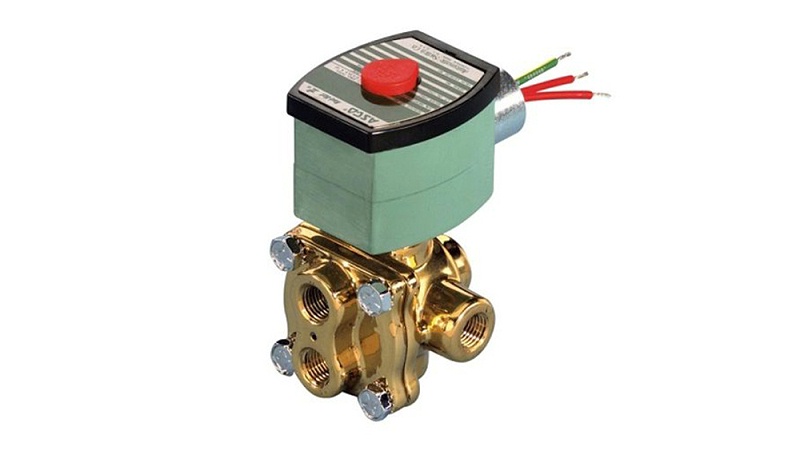

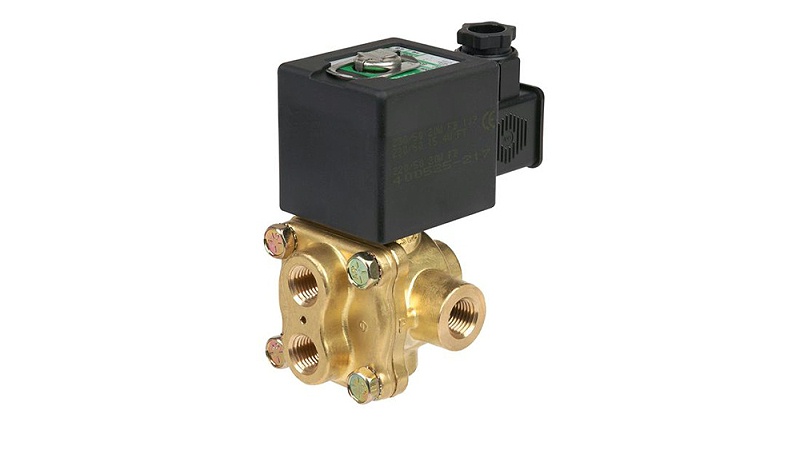

          ASCO电磁阀342系列选型指导-VCEFCMHT8342G720- 艾迅自动化,特点:阀体,黄铜/不锈钢,2 4通,单线圈/双线圈,可用于控制双作用气缸,直动式,大流量,电磁阀符合相关的 EC 规范。

asco342-1


ASCO电磁阀342系列选型指导-VCEFCMHT8342G720-艾迅自动化 ,产品选型指导


1
选择基本型号, 包括代表螺纹标准的前缀字母, 见上页的参数表示例: 8342G720

2
选择(组合)前缀, 见上页的参数表和本页的前缀表, 注意符合相关的功耗等级,示例: NFET

3
选择(组合)前缀, 见本页的后缀表,注意符合相关的功耗等级,示例: MS

4
选择电压, 见下页的标准电压示例: 230V / 50Hz

第5步
型号/订购号,示列:VCEFCMHT8342G720 230V / 50Hz


线圈前缀

EF-----------防爆 - NEMA 7, 9 表面镀锌

EV-----------防爆 - NEMA 7, 9 - 316 SS

EM----------增安型防爆 ATEX + IECEx (EN/IEC 60079 / 61241

ET-----------电气接口 (M20 x 1.5)

IS-SC------------本安型防爆, 带SC线圈 ATEX (EN 50020)

NF-----------隔爆 - 铝质外壳 ATEX + IECEx (EN/IEC 60079 / 61241

PV-----------浇封型防爆 ATEX + IECEx (EN/IEC 60079 / 61241

SC-----------片状接线端子线圈 (EN/IEC 60730

WP----------防水型 IP67 - 金属防护外壳

WP-IS--------本安型防爆 IP67 金属防护外壳 ATEX (EN/IEC 60079/61241)*

WS----------防水型 IP67 - 316 SS 防护外壳

WSEM--------316 SS "EM" 外壳, ATEX + IECEx (EN/IEC 60079/61241)*IP67

WS-IS----------本安型防爆 316 SS IP67金属防护外壳 ATEX (EN/IEC60079/61241

WSNF---------隔爆 - 316SS ATEX + IECEx (EN/IEC 60079 / 61241

T-------电气接口(1/2" NPT)

HC-------H级 - 充电回路

HT-------H级 - 高温

X-------其他特殊结构


  前缀       标准螺纹     基本代码       后缀      电压          具体型号

   EF              8            320G186                 24VDC      EF8320G186 24VDC

                     B            320G186                 230VAC     B320G186 230VAC

   SC             B            320G186      MB     24VDC      SCB320G186MB 24VDC

VCEFCM      8            320G186                24VDC      VCEFCM8320G186 24VDC

   WS            B            320G186      VP     24VDC       WS8320G186VP 24VDC


asco342系列



            ASCO电磁阀342系列选型指导-VCEFCMHT8342G720-艾迅自动化 , 同时也是美国  ASCO电磁阀 (气动产品)、Numatics(流体控制)、Topworx(阀位开关)、AVENTICS安沃驰(阀岛)、美国Dwyer(仪器仪表)、上泰SUNTEX(仪器)、威图 等自动化控制行业品的代理商。一直以来用科技开创未来是我们的信念。在业务开展过程中,以客户需求为目标,为客户提供原厂产品设备和技术服务。艾迅自动化真诚的希望与您携手共进,共同发展!
