全自动配酸PLC控制柜解决方案

项目介绍:

    该全自动配酸PLC控制柜设备所有电机及仪表都通过PLC进行自动化控制及数据读取,设备配备人机界面工作员可直观了解当前配酸过程中各电机状态、温度、密度、液位,控制系统还对整个配酸过程中酸液的密度、温度、液位进行曲线记录及报表记录。

项目需求:

        由于常规手动配酸劳动强度大需根据配酸实际过程进行实时调整且容易误工作,故障发生后无法自动停机,需人工进行设备工序的停止,需人工进行问题的分析和排查,可能有部份隐患不能得到及时性的发现和排除,经常性发生罐体内部超温行为,对相关管路,交换装置以及泵带来不可预见性的隐患,监测过程需人工直接接触酸液,且在测试完成后酸液直接排入下水道,造成源头性酸污染,无监测装置,当酸液渗漏后导致相关设备被酸液腐蚀损坏,且对环境造成污染,自动化程度低,无记录及报警。为解决该问题,我司经过反复实验研发了一种全自动配酸PLC控制柜

方案说明:

        我司及时成立项目小组,根据现场实际情况,经反复实验后,研发了一种全自动配酸PLC控制系统。该系统为一键式把控,避免人工对配酸的误工作性,配酸过程自动控制,浓酸流量自动调整避免超温对设备以及管路的损害,杜绝相关隐患的产生,故障产生后能及时在显示屏上弹出故障内容以及处理方式,避免员工在处理故障时的盲目性。使用的密度监测仪具备温度自动补偿系统,密度监测不受环境温度变化影响,精度高,误差性±0.001。设备本身自带双套高精度温度监测装置,自动对比,避免故障性传感器参与控制。自带一套高精度液位监测装置,不受环境和酸雾影响。冷却循环部分自带一套漏液监测装置,当酸液渗漏后停机并报警,设备所有电机及仪表都通过PLC进行自动化控制及数据读取,配备人机界面工作员可直观了解当前配酸过程中各电机状态、温度、密度、液位,对整个配酸过程中酸液的密度、温度、液位进行曲线记录及报表记录。

方案优势:

         我司技术人员根据设计方提供的工艺流程图和技术要求制定方案。本方案主要由变频柜和PLC柜组成,PLC控制柜采用ABB变频器, PLC控制柜采用了施耐德低压电气、艾默生PLC,全自动配酸PLC控制柜合理的布局、高集度设计,使配酸设备系统容易工作和维护方便。,经过我们公司多个部门配合后,所设计的方案。按时保质如期完成了该套—PLC控制柜

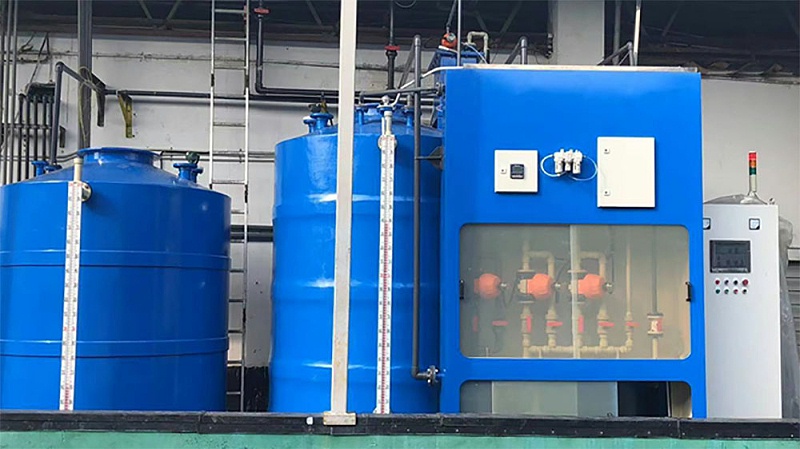

 全自动配酸PLC控 制柜 自动配酸的应用场景:

全自动配酸PLC控制柜

 全自动配酸PLC控 制柜 图片:

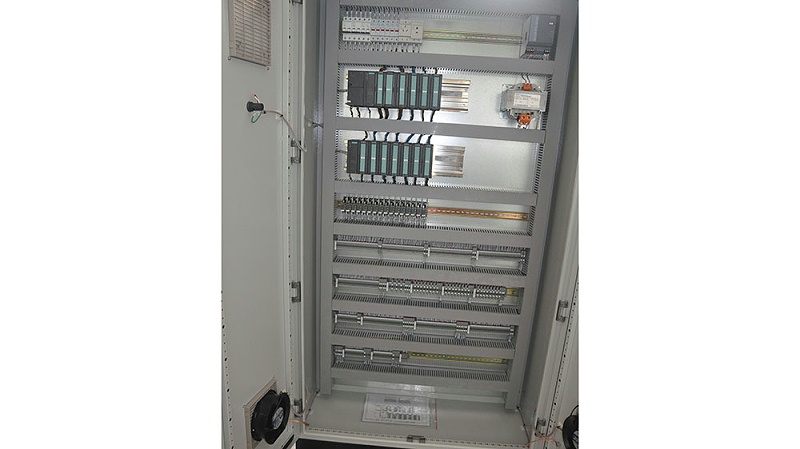

全自动配酸PLC控制柜-1

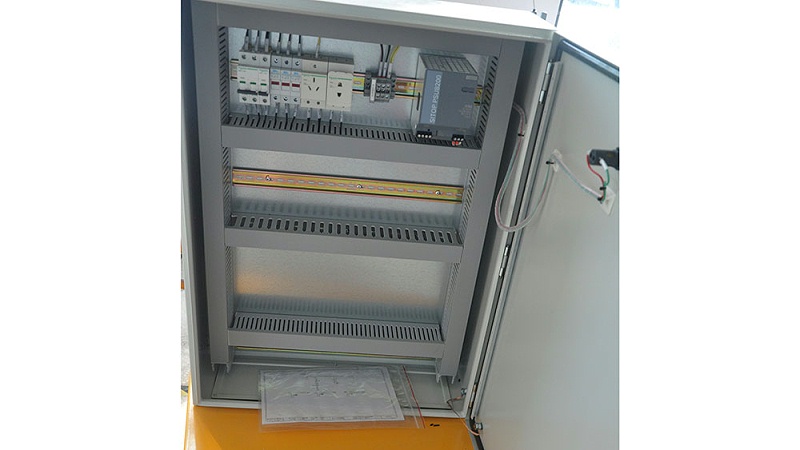

全自动配酸PLC控制柜-2

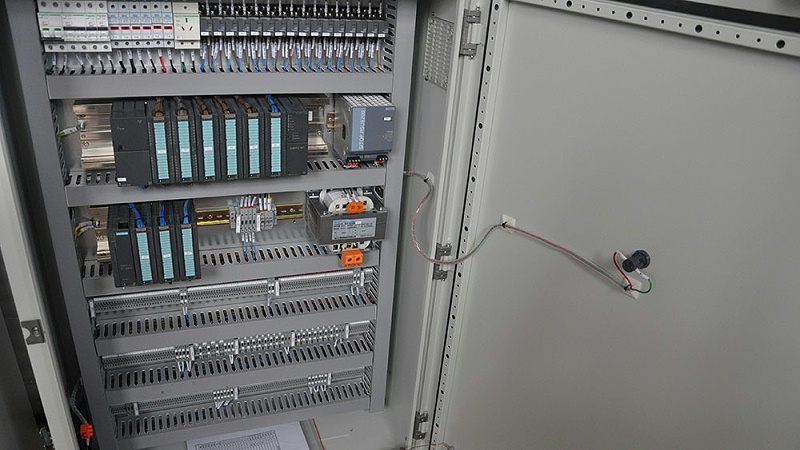

全自动配酸PLC控制柜-3

         全自动配酸PLC控制柜-设计制造商无锡艾迅自动化科技有限公司,拥有10多年的自动化控制生产经验,专注生产自动化控制系统、电磁阀箱 及仪表箱等产品,同时为 EMERSON、 ASCO 、 TOPWORX、 GOswitch 、 Numatics、 Aventics 、 Dwyer、 GVT 、 SUNTEX仪器的代理商。厂家直销,一手货源,满足一站式自动化工控配件采购服务,是少有的自动化工控方案设计、制造生产、安装调试、售后服务一条龙服务商。欢迎大家来电咨询 !
