汽车行业VOC设备-电气控制柜解决方案

项目介绍：

上海某汽车制造公司，该VOC设备-电气控制柜采用多路烟气一塔的模式，吸收过程采用喷淋洗涤塔，塔底部存储的 NaOH碱性液体通过循环水泵送到喷淋层，经喷嘴雾化成微滴，与烟气中的酸雾气体接触发生化学反应生成酸雾钠，落入浆池中继续反应，结晶到一定浓度的液体通过循环水泵后外排电动门排放到废水处理系统。

项目需求：

项目是一个汽车行业需要一套废气的VOC设备-电气控制柜 ，该设备选用活性炭过滤材料集成设备，活性炭长时间过滤需要通过再生再利用，需用蒸汽为脱附介质进行再生，运行和再生中需要自动切换、控制和运行监测。艾 迅自动化在2019年根据客户需求，按照汽车行业工艺控制要求和BOM清单，设计制图，该套电气自动化控制系统具有现场手动模 式控制和远程上位机控制。在2019年未安装调试完成，交于业主。

方案说明：

艾迅工程师团队结合以往多个项目的经验，与客户紧密沟通，从客户的角度出发，该设备电气自动化控制系统是无锡艾迅自动化针对废气设备开发的自动化控制系统，VOC设备PLC控制柜硬件可运行与AB、西门子、GE等中大型PLC作为控制硬件，可根据不同废气处理设备定制不同控制系统方案。该电气自动化控制系统采用多路烟气一塔的模式，吸收过程采用喷淋洗涤塔，塔底部存储的NaOH碱性液体通过循环水泵送到喷淋层，经喷嘴雾化成微滴，与烟气中的酸雾气体接触发生化学反应生成酸雾钠，落入浆池中继续反应，结晶到一定浓度的液体通过循环水泵后外排电动门排放到废水处理系统。

业主的DCS系统采用了罗克韦尔AB的1756PLC作为主控制器，要求我们下位机控制系统采用AB的1769系列PLC，DCS与PLC之间采用生产者消费者标签的形式通信。通信架构基于以太网。模拟量输入输出信号全隔离，采用魏德米勒的信号隔离器。4台160KW变频器采用ABB的ACS880系列。主配电柜母线铜排使用热缩套管及玻璃板进行防护。整套电气自动化控制系统的柜体采用SUS304不锈钢，散热系统采用威图的冷却空调。

方案优势：

我司有专职的技术团队、都个品牌一级代理商、长期合作供应商具备设计、生产集成和安装调试服务； 对控制柜设计布局，考虑客户使用环境，实现低故障率； 标牌采用不锈钢材质、激光打印文字，使用时间长； 柜壳碳钢喷塑制作，防护等级达到IP54； 元器件采用进口品牌， ABB 变频器、威图空调、西门子PLC触摸屏、施耐德低压、魏德米勒接线端子，产品性能优良、使用时间长； 控制柜有就地/远程工作按钮及状态指示，还有触摸屏工作界面，即使触摸屏故障后也可正常运行，使工作、维护更便捷； 该方案还适用于钢厂、电力、环保等行业除尘设备的应用场景。

现场图片展示：

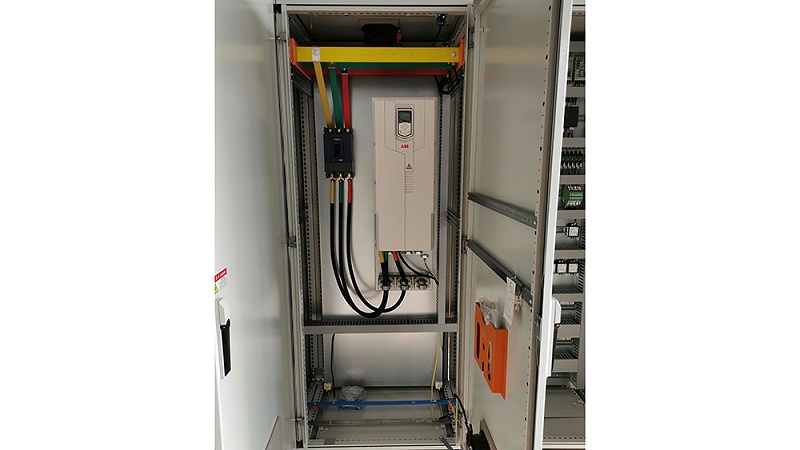

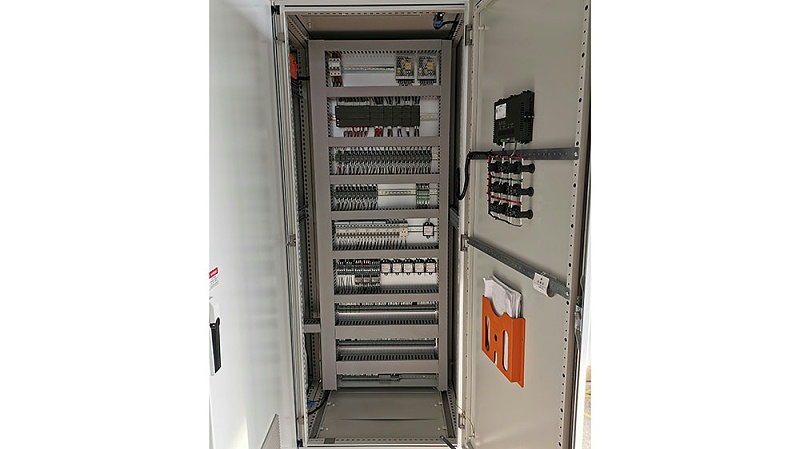

柜内布局
