numatics电磁阀

来源: | 发布日期:2021-09-24

每个 Numatics电磁的核心原件阀芯阀套组件是 Numatics 的特殊设计。 这种设计始于1949 年, 并于1954年完善地应用在四通路五接口阀上。

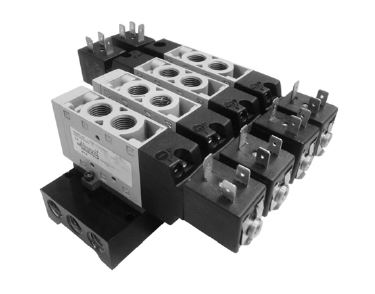

numatics电磁阀组

其主要特征有:
一、 全气悬浮阀芯阀套结构阀芯、 阀套都用440c不锈钢制成, 经超精密加工, 达到高精度配合公差, 间隙1μ m 。 由于是配对研磨抛光组件, 故它们没有互换性, 必须成套供应。
当气流经阀套上小孔进入, 在阀芯、 阀套间微小间隙中形成一空气薄膜, 阀芯在阀套中自动对中。当阀芯在这种空气轴承上运动时, 像悬浮在空气分子场中一样, 完全没有金属和金属间的接触。 这种全气悬浮结构带来了如下的好处:
   (1) 芯套间的精密配合形成可靠密封。 完全摒弃了蕴含许多故障因素的“○” 形圈动态密封。
   (2) 这是一种理论上无磨损的长寿命结构。
   (3) 空气轴承允许阀工作在经一定过滤的完全无润滑场合。 与其它号称无油润滑元件相比(实际上装配时已涂上一层不易挥发的润滑脂),这     是一种真正意义上的无油润滑。
  (4) 移动阀芯起动力极小且操作力恒定, 这是制造高质量直动阀的首要条件。 它可不依赖先导压力使直动阀工作在真空到 21bar (甚35bar )          场合。
  (5) 芯套相同材质, 热膨胀系数完全一样, 在高温下也能确保空气轴承的存在。

二、 浮动的阀套结构
阀套借六条“○” 形圈浮动地固定在阀体内,间隙较大, 配合很松, 安装时用手轻轻推入即可。这是保证芯、 套精密配合间隙所必须的, 因为这样避免了因温度变化, 阀体安装或接管引起的附加力矩造成的变形, 避免卡死现象发生。
三、 多重抗污染结构
   污染是导致气动阀失效的重要原因之一, 即使在空气处理条件较好时, 仍有污染物进入阀体。 为此阀芯阀套制备了多重抗污染结构:
   (1) 阀套周边的进气小孔限制了70% 相当尺寸的颗粒进入。
   (2) 芯套经热处理达到硬度HRC58-62, 阀套小孔内缘及阀芯凸肩外缘均呈无倒角锐边状, 这种刃形边缘是一把理想的切刀, 可切碎任何         进入阀套小孔的杂质颗粒, 并由气流带走。
    (3) 芯套间的微小间隙和抛光表面, 使小颗粒杂质(<0.6u)无法粘附在间隙中, 在运动中依靠自洁 作用。这种抗污染结构是十分有用的。 本公司曾用珠宝商研磨用红丹粉 5μ 颗粒混入空气, 对阀作长时间换向试验( 2000万次 ), 结果表明: 阀运动灵活观察芯套刃           边无卷边现象。








numatics-series-2012

四、 平衡结构
      三凸肩阀芯和阀套的设计完全平衡了静态、 动态力。 好处有:
      (1) 阀芯驱动力小, 便于直动阀设计。
      (2) 在阀芯运动过程中, 各通口均不发生互相串通状况, 即没有向排气口漏气现象发生。
      (3) 直动阀设计是气动界认复杂、 困难的设计。 本公司的平衡式直动阀, 供给压力可以供给P,A,B,EA,EB 中任一接口或两个             接口, 完全改变了原来接口定义的概念, 这就引起阀功能的拓展, 提供了阀应用回路的变型和多用途结构。 可以完成诸如双压控              制, 倍流量控制等 60余种接管方式。 (可询numatics代理商无锡艾迅自动化)综上所述, 阀芯阀套组件的设计具有其固有的对抗             杂质和粘附的特性, 无磨损的气悬浮特性, 可以使阀能长年无故障工作。 这种高可靠性、免维护性的长寿命性能以及对           各种工作环境的适应性使 Numatics电磁阀往往成为整套机器中寿命长的一种元件 。
