垃圾除臭控制系统自动化控制柜案例

来源: | 发布日期:2022-08-05

垃圾除臭控制系统自动化控制柜,采用碳钢喷塑双开门机柜,配三菱变频器,MOXA交换机,MCGS触摸屏等材料,通过西门子SMART200PLC实现本地手/自动控制模式

垃圾除臭控制系统 应用案例:
产品名称: 自动化控制柜
行业领域: 环境保护行业
产品地点: 江苏省
加工地点: 艾迅车间
加工时间: 2017年02月
图纸资料: 按照工艺控制要求和BOM清单,采用EPLAN软件设计制图
功能说明:来自餐厨垃圾预处理车间和地沟油处理车间的各臭气源由集气罩收集后,通过风机抽送形成的负压流动至除臭系统进行处理。臭气首先经过除臭系统一级洗涤塔,进入洗涤塔后,流经填充层时,洗涤液自喷嘴均匀喷洒于填料层顶端向下流动,臭气自下向上流动,臭气气与洗涤液在填料层相互充分接触,一级洗涤塔采用NaOH药剂,第二级洗涤塔工作原理同一级,经过两级洗涤后的臭气,最后进入光催化装置,该装置运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解气化反应,使恶臭气体物质降解成低分子化合物、水和二氧化碳,z终通过风机排到排气筒进行排放。
控制方式: 本地手/自动控制
柜壳材质:碳钢喷塑柜壳
质量标准:GB/T19001-2016/ISO9001:2015

垃圾除臭控制系统- 配置说明:

   施耐德低压电气(断路器、接触器、热过载)


   三菱变频器

MOXA交换机

  魏德米勒接线端子

MCGS触摸屏

西门子SMART200PLC

魏德米勒接线端子

碳钢双开门机柜

*******

其它:远东电缆、茗熔熔断器、正泰辅材等

**** ***

************

**** ***

************

垃圾除臭控制系统- 产品应用图片:

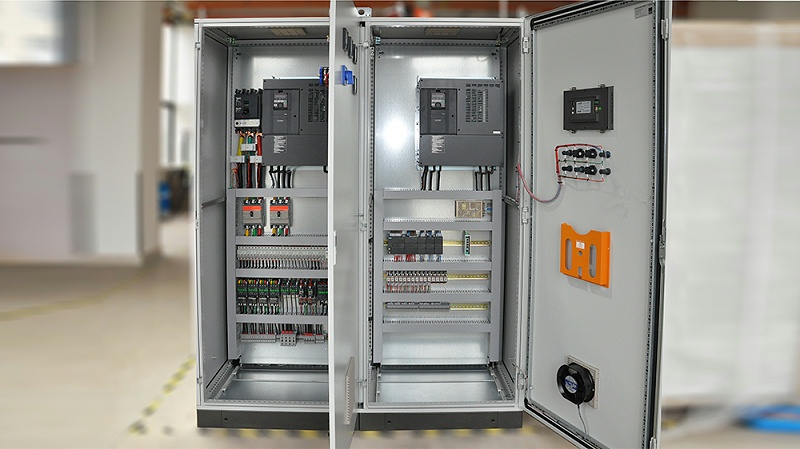

自动化控制柜


  垃圾除臭控制系统 设计制造商无锡艾迅自动化科技有限公司拥有10多年的自动化实战经验,专注生产自动化控制系统、电磁阀箱、阀岛总线控制箱 及仪表箱等产品,同时为EMERSON、ASCO、TOPWORX、GOswitch 、Numatics、Aventics、Dwyer、GVT、SUNTEX仪器的代理商。如果您对我们的 垃圾除臭控制系统 感兴趣,欢迎来电咨询。
