电磁阀箱-ASCO电磁阀控制柜热电行业应用案例

来源: | 发布日期:2022-08-13

  ASCO电磁阀控制柜供气气源为单管路结构﹐配用双过滤减压模块﹐双过滤﹐一开一关实现不停机更换滤芯﹐单独安装的模块组合﹐手自动动切换﹐三位两通﹐中位关闭﹐单一手动阀即可实现主备过滤调压切换﹐以实现不停机更换滤芯•过滤器具备手动自动一体排水功能。
        电磁阀控制柜在设计时都预留有合理的备用电磁阀﹐并安装在汇流板上,备用电磁阀气源必于关闭状态•以便日后工艺的变化或需求增加气动阀门。也可以用于维修急用﹐提供工作效率。电磁阀箱具有就地控制和远程控制功能,就地控制即指电磁阀箱面板手动开关工作,并具有阀门开到位或关到位指示;远程控制即指通过DCS远程开关阀门,阀门开到位或关到位信号远传到DCS控制室显示;电磁阀箱内气源通过过滤减压阀进入汇流板,汇流板再对各个电磁阀供气,实现集中组装,集中控制。
ASCO电磁阀控制柜热电行业应用案例:
产品名称:电磁阀控制柜
行业领域:热电行业
产品地点: 湖北省襄阳市
加工地点:艾迅车间
加工时间:2020年07月
图纸资料:按照热电行业工艺控制要求和BOM清单,设计制图。
功能说明:电磁阀箱具有就地控制和远程控制功能,就地控制即指电磁阀箱面板手动开关工作,并具有阀门开到位或关到位指示;远程控制即指通过DCS远程开关阀门,阀门开到位或关到位信号远传到DCS控制室显示;电磁阀箱内气源通过过滤减压阀进入汇流板,汇流板再对各个电磁阀供气,实现集中组装,集中控制;
控制方式:控制柜现场手动控制模式和远程DCS控制模式。

ASCO电磁阀控制柜 配置说明:

ASCO 电磁阀

ASCO 过滤器

汇流排

一体式不锈钢双卡套接头

魏德米勒接线端子

不锈钢机柜

其它:远东电缆、茗熔熔断器等

施耐德电气(断路器、按钮)

**** ***

************

**** ***

************

**** ***

************

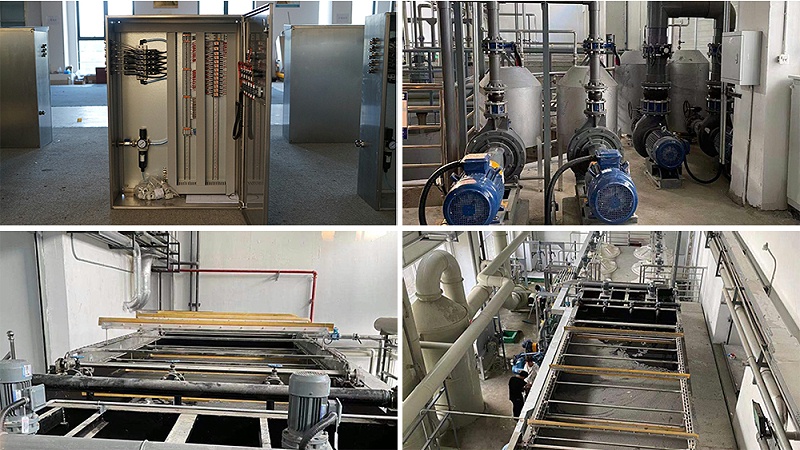

电磁阀控制柜 产品应用图片:

ASCO电磁阀控制柜

  电磁阀箱设计制造商无锡艾迅自动化科技有限公司拥有10多年的自动化实战经验,专注生产自动化控制系统、电磁阀箱、阀岛总线控制箱 及仪表箱等产品,同时为EMERSON、ASCO、TOPWORX、GOswitch 、Numatics、Aventics、Dwyer、GVT、SUNTEX仪器的代理商。如果您对我们的产品感兴趣,欢迎来电咨询。
